Энергию ударагасит самаконструкция
СПРУТ · Н — модульная подвижная пространственно-трансформируемая система динамического поглощения высоких распределённых энергий со слайдерно-вантовым корсетом и упруго-демпфирующими узлами.
Упруго гасится энергия взрыва
СПРУТ относится к статическо-динамическим системам пассивной защиты объектов от высокоэнергетических кинетических, ударно-волновых и осколочных воздействий. Воздушные баллистические, крылатые и управляемые цели встречают контур упругой защиты, которая распределяет и рассеивает энергию удара внутри всей системы — 65–70% энергии гасит первый наружный контур.
Перехват
Улавливание цели на внешнем контуре системы, вынесенном не менее чем на 4,5 м от объекта.
Локализация
Задержание на первом жертвенном контуре, удалённом от защищаемого объекта — взрыватель цели срабатывает в пустоте.
Демпфирование
Каскадное упругое гашение удара и воздушной ударной волны всей пространственной системой как единым целым.
От чего защищает СПРУТ
Гарантированный перехват, улавливание, локализация и динамическое демпфирование воздушных баллистических, крылатых и управляемых целей — совокупная энергия удара до 186 МПа гасится упруго, сквозное пробитие барьера исключено.
Тяжёлые БПЛА дальнего действия
Одноразовые высокоскоростные аппараты самолётного типа, корпус из углепластика или стекловолокна.
Сверхтяжёлые ударные БПЛА
Перспективные аппараты самолётного типа повышенной массы, цельнометаллический планер.
Тактические крылатые ракеты
Дозвуковые авиационные КР большой дальности, атака под разными углами.
Энергия удара становится работой всей системы
Базовый алгоритм — упругое демпфирование. Конструкция не сопротивляется удару жёстко: она улавливает, тянется и гасит — каскадом, контур за контуром.
Контакт на внешнем рубеже
Встреча цели с наружным жертвенным контуром — тросовой сетью из нержавеющей стали со связующим швом, не менее 5 м от оборудования.
Скольжение за вектором удара
Конструкция движется вместе с ударом, не встречая его жёстко, а перенаправляя импульс в слайдерные узлы.
Работа демпферных узлов
Упруго-демпфирующие узлы растяжения принимают на себя основную долю кинетической энергии удара.
Рассеивание волны в системе
Остаточное избыточное давление после жертвенного контура гасится следующими контурами каскадом.
ЗОК СПРУТ на РВС-5000
Удар дозвуковой крылатой ракеты с боевой частью 450 кг ВВ по защитному контуру резервуара — от подлёта до локализации на внешнем контуре.
Две конфигурации под тип объекта
Все инженерные решения относятся к интеллектуальной собственности разработчика. Такелажные и демпфирующие обвесы в 3D-модели не показаны.

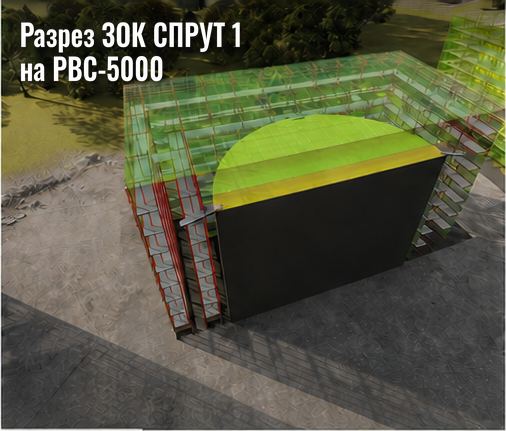

СПРУТ 1
резервуарные парки ТЭКЗащита резервуарных парков, трубопроводов, ёмкостей для хранения всех видов газа, АЗС и объектов топливно-энергетического комплекса.
- Отдельно стоящий трубный каркас вокруг РВС, оцинкованный прокат до 40 м
- Несущие ванты ≥ Ø 12 мм из нержавеющей стали, тросовая сетка ≥ Ø 8 мм, ячейка 50×50 мм
- Монтаж без сварки и огневых работ во взрывоопасной зоне
- Фундаменты: винтовые сваи, ж/б подушки, анкера-нагели

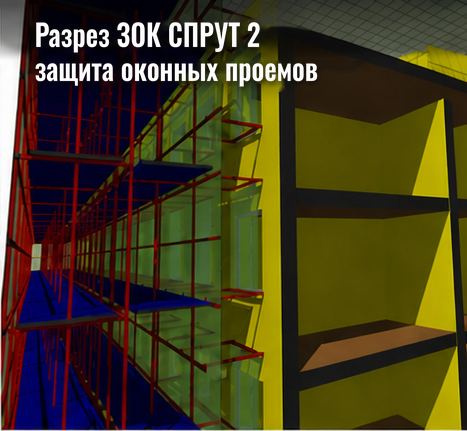

СПРУТ 2

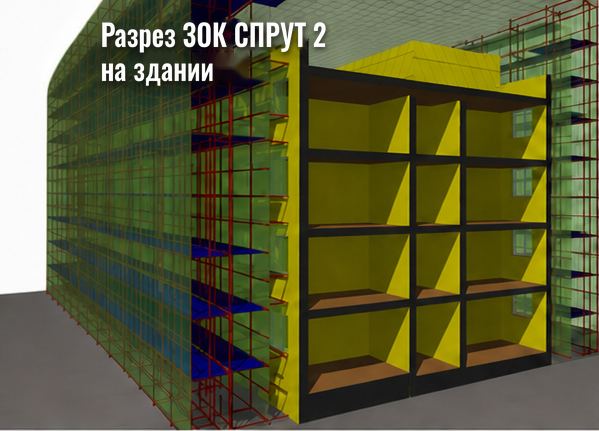

здания · площадки · мостыЗащита зданий, открытых площадок, логистических центров, мостов и гражданской инфраструктуры с привязкой к стенам и кровле.
- Стеновые узлы: химические анкера, слайдеры, демпферные узлы на сжатие-растяжение
- Крышные эшелоны: нижний ≥ 2,0 м · верхний ≥ 5,5 м
- Щиты световых проёмов: поликарбонат 14 мм, импульс 506,25 Дж, вмятина ≤ 6 мм
- Наращивание контуров на существующих узлах без демонтажа основы
Контурная масштабируемость 1 → 4+
Технологические интерфейсы заложены с первого этапа. Повышение класса защиты — добавлением вант, связей и демпферов к существующему каркасу, без демонтажа основы.
Почему СПРУТ
Модульность
наращивание контуров без демонтажа несущей основыБыстрота монтажа системы
сухой монтаж: втулки, хомуты, талрепы — без сваркиОтносится к категории временных зданий и сооружений
Минимальные затраты на ремонт повреждённых элементов
Многократное увеличение ТТХ на базе возведённых систем
* с ростом боевых возможностей летательных аппаратовРассчитаем конфигурацию под ваш объект
Уровень защиты, число контуров, тип фундаментов и состав такелажа определяются расчётом — под реальную модель угроз и геометрию объекта. Выезд специалистов — на объект.
